电缆桥架规格型号表(2018版)

发布时间:2018-08-30 20:09:43   点击次:    东莞市文兴钢管桥架有限公司

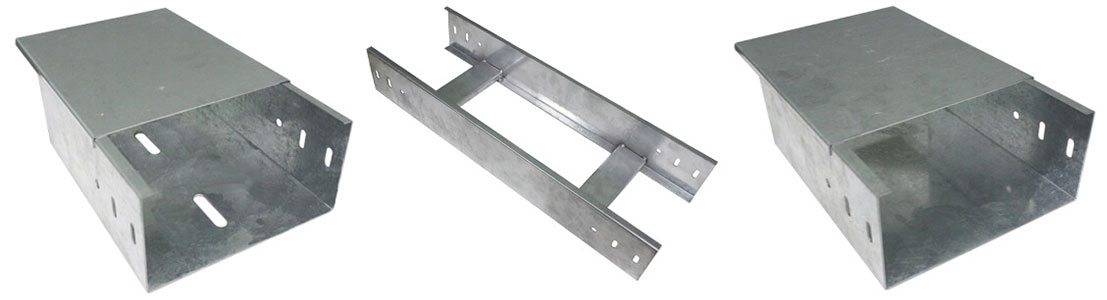

电缆桥架型号分为:槽式电缆桥架、梯式电缆桥架、托盘式电缆桥架

托盘式电缆桥架托盘式电缆桥架是半密封型桥架,它跟槽式电缆桥架的样子非常相似,他底部打孔,用于散热,主要用在控制电缆、通信电缆水平式敷设用或垂直敷设用,并且用于动力电缆的安装。


 梯式电缆桥架:它外型独特像梯子形状,经过我公司研究部门开会将同类产品进行更好的改良而成,中间焊有横杆加固支撑使得重量轻、成本低、承受能力极强、透气性好,让该产品成为桥架行业的焦点,适用于一般敷设直径比较大的电缆,特别适用于高、低动力电缆的敷设。


槽式电缆桥架:槽式电缆桥架是全密封型桥架,如盒子一般形状,用于敷设电缆,如:电力电缆、信号电缆、数据控制电缆.....等。桥架被称为“电缆”的好帮手,实实在在的保护着电缆,可以防止电缆受到严重的干扰和腐蚀。



电缆桥架规格型号


以下为电缆桥架规格型号表:(特殊规格可提供尺寸联系我们生产定制)

规格适用于:槽式桥架(C)、梯式桥架(T)、托盘式桥架(P)

厚度:0.8mm、1.0mm、1.2mm(非标)1.5mm、1.8mm、2.0mm、2.5mm(国标)


桥架名称 规格尺寸 长度
电缆桥架 100*50 

2米m、3米m

电缆桥架 100*100

2米m、3米m

电缆桥架 120*50

2米m、3米m

电缆桥架 120*100

2米m、3米m

电缆桥架 150*50

2米m、3米m

电缆桥架 150*100

2米m、3米m

电缆桥架 200*50

2米m、3米m

电缆桥架 200*120

2米m、3米m

电缆桥架 200*150

2米m、3米m

电缆桥架 250*100

2米m、3米m

电缆桥架 250*150

2米m、3米m

电缆桥架 300*100

2米m、3米m

电缆桥架 300*200

2米m、3米m

电缆桥架

350*100

2米m、3米m

电缆桥架

350*200

2米m、3米m

电缆桥架

400*100

2米m、3米m

电缆桥架

400*200

2米m、3米m

电缆桥架

400*250

2米m、3米m

电缆桥架

450*100

2米m、3米m

电缆桥架

450*150

2米m、3米m

电缆桥架

450*250

2米m、3米m

电缆桥架

500*100

2米m、3米m

电缆桥架

500*200

2米m、3米m

电缆桥架

500*250

2米m、3米m

电缆桥架

550*100

2米m、3米m

电缆桥架

550*150

2米m、3米m

电缆桥架

550*250

2米m、3米m

电缆桥架

600*100

2米m、3米m

电缆桥架

600*150

2米m、3米m

电缆桥架

600*200

2米m、3米m

电缆桥架

650*100

2米m、3米m

电缆桥架

650*150

2米m、3米m

电缆桥架

650*250

2米m、3米m

电缆桥架

700*100

2米m、3米m

电缆桥架

700*200

2米m、3米m

电缆桥架

700*250

2米m、3米m

电缆桥架

750*150

2米m、3米m

电缆桥架

750*200

2米m、3米m

电缆桥架

800*50

2米m、3米m

电缆桥架

800*150

2米m、3米m

电缆桥架

800*200

2米m、3米m

电缆桥架

850*150

2米m、3米m

电缆桥架

850*200

2米m、3米m

电缆桥架

850*250

2米m、3米m

电缆桥架

900*100

2米m、3米m

电缆桥架

900*150

2米m、3米m

电缆桥架

900*250

2米m、3米m

电缆桥架

950*100

2米m、3米m

电缆桥架

950*200

2米m、3米m

电缆桥架

950*250

2米m、3米m

电缆桥架

1000*150

2米m、3米m

电缆桥架

1000*200

2米m、3米m

电缆桥架

1000*250

2米m、3米m

电缆桥架

1200*200

2米m、3米m

电缆桥架

1200*250

2米m、3米m


本内容由网友提供,仅供参考
