什么是大跨距桥架?

发布时间:2018-08-21 18:14:42   点击次:    东莞雷正电缆桥架有限公司
电缆桥架是保护电缆用的,用于安置电缆的设备,同时可以达到美观标准化。电缆电线怎样既能受到保护又能安全实现信号传输,这就需要用到电缆桥架了,电缆桥架分为托盘式、槽式、网格式、梯架式等结构;有支架、安装附件、托臂等组成。电缆桥架的全部零件都需要镀锌处理,配置灵活,维修方便,结构简单等;电缆桥架不仅是适合安装建筑物外露天的桥架,建筑物内桥架可以独立架设,还可以附设在各种管廊支架和建筑物上。

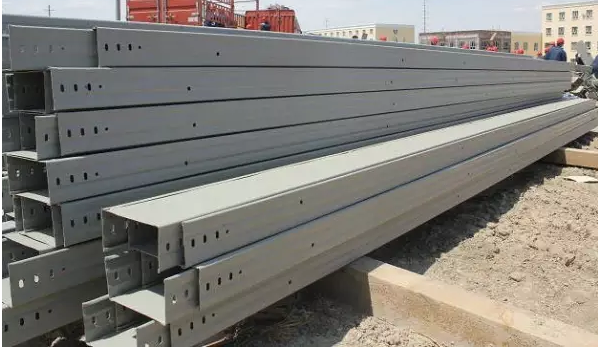

大跨距电缆桥架


大跨距电缆桥架相对于普通类型的电缆桥架规格和重量都会大很多,大跨距桥架不仅适用于化工、冶金、电力、电视、机械等工矿企业的室内电缆架空敷设,同时也可以作为地下施工搭建。例如:地铁、人防工程的电缆支撑。

安装介绍:

1.槽式的大跨距桥架在室外搬进室内时,桥架自身向外的坡度不能小于1/100.

2.用电设备和大跨距桥架交越时候,两者之间的净距离不能小于0.5m

3.电缆桥架两两在同一高度平行敷设时,两者之间净距离不能小于0.5m。

4.在桥架平行图上绘出桥架的路由,要标明桥架的起始点、终点、拐弯点、分支点和升降点的精确位置或者定位好尺寸和标准高度。越精确越好。


5.桥架支撑点,托臂、立柱、构架间距、型号规格、标高,应在平面上列表说明。

6.
 电缆桥架应比地面高2.2米以上,桥架的顶部距离障碍物或者顶棚不能小于0.3米,桥架内填充率不能超过50%,桥架宽度不宜小于0.1米。

7.电缆线布放在线槽内应顺直铺放,不宜扎绑,尽量不交叉。电缆线不应溢出线槽,在电缆线进出和转弯处再进行绑扎固定。


文章推荐:电缆桥架布线规则电缆桥架主要用途
本内容由网友提供,仅供参考
