电缆桥架的选型
桥架的选型和管线的挑选一个道理,按线缆截面积*2.5=桥架截面积。
然后按样本选>=该截面积的桥架高宽尺寸。2.5是0.4的填充率的意思
缆在桥架内横断面的填充率:电力电缆不该大于40%;操控电缆不该大于50%。
电缆桥架类型表明方法:
XQJ---方式--类别--标准
XQJ表明汇线桥架系列

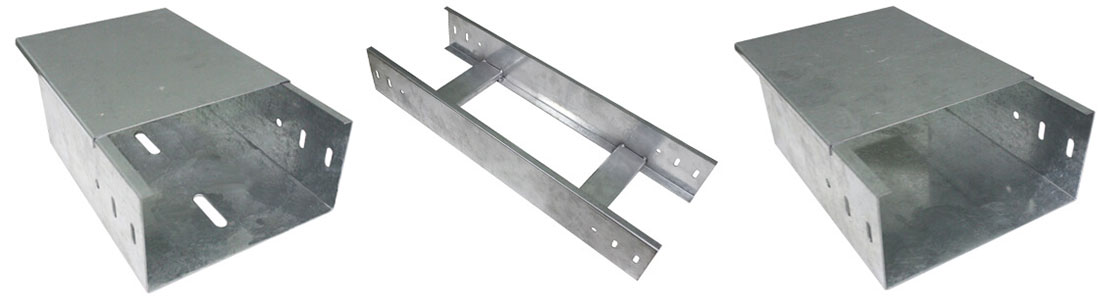

方式表明结构方式(用中文第一个汉语拼音的大写字母 T为梯级式、P为托盘式 C为槽式、ZH为组合式)
类别表明类别种类序号(用阿拉伯数字加英语字母表明)
标准表明标准或标准序号(用阿拉伯数字表明)
电缆桥架尺寸挑选与核算:
电缆桥架的载荷G总的核算 G总=n1q1+n2+q2+n3q3+......式中:q1、q2、q3......为各电缆每单位长的分量(kg/m)n1、n2、n3......为相应的电缆根数 G应小于电缆桥架的答应载荷(参照载荷曲线图表)当电缆桥架在室外或带护罩时,还应计入水载和风载等要素。
电缆桥架宽d度的核算:
1、电力电缆b=n1(d1+k1)+n2(d2+k2)+n3(d3+k3)+......式中:d1、d2、d3......为各电缆直径;n1、n2、n3......为相应电缆直径的根数;
k1、k2、k3......为电缆距离(K值最小不该小于d/4)操控电缆桥架的宽度b的核算:(一般电缆桥架的填充率取40%左右)
电缆的总载面积:S0=n1π(d1/2)2+n2π(d2/2)2+...需要的托架横载面积:S=S0/40% S=S/h=S0/40%h式中:h为电缆桥架净高。
注意事项
1、XQJ型电缆桥架设备的最大载荷支撑距离应小于答应载荷和支撑跨距。
2、挑选电缆桥架宽度时应留有一定的备用空位,以便为往后增加电缆用。
3、当电力电缆和控制电缆较少时,可同一电缆桥架设备,但中心要用隔板将电力电缆和控制电缆离隔敷设。
4、电缆桥架水平敷设时,桥架之间的连接头应尽量设置在跨距的1/4左右处,水平走向的电缆每隔2米左右固定一下,垂直走向的电缆每隔1.5米左右固定一下。
5、电缆桥架设备应有牢靠接地。如使用桥架作为接地干线,应将每层桥架的端部用16mm2软铜线联接(并联)起来,与总接地干线相通,长距离的电缆桥架每隔30--50米接地一次。
6、电缆桥架设备除需屏蔽装保护罩外,在室外设备时应在其顶层加装保护罩,避免日晒雨淋,对如需焊接设备时,焊件四周的焊缝厚度不得小于母材的厚度,焊口有必要防腐处理。
