桥架爬坡45°弯30°弯25°弯头计算公式

发布时间:2020-07-28 16:52:54   点击次:    东莞雷正电缆桥架有限公司
先按实际尺寸画出弯头侧面投影。包括接缝线。

按线把每一个封闭线框图形分割成独立的图形。(可以裁剪,也可以单独再画)。

取一个图样,(将中心线垂直的设置)画在另一张纸上,沿图样高度画两条上下平行的横线,并与中心线垂直,长度正好是图样直径的圆周长。(封闭的长方形)。

将图样垂直方向作等分,并作好标记,然后将这些等分线垂直的画到刚才画的展开的长方形内,注意展开图上的点一定要对应投影图样上的点。

将图样上斜线沿水平方向作等分。并平行的拉到展开的图样上,并对应相应的点。

把展开样上得到的交点圆滑连接,就是展开的曲线。等分作的越密,曲线越准。放出咬口的量,和板厚处理。弯头下料必须知道弯曲半径,厚度、几节。

(45°弯下方有网友分享实操视频)

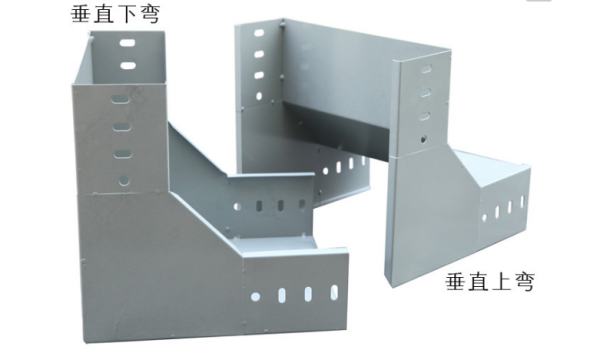

桥架弯头

桥架弯头计算口诀(网友分享案例)

万能公式:x=bxtg1/2aX。

下料口尺寸b桥架梆高。

a桥架与所在平面内爬坡间的夹角。

桥架弯头的做法图解,详细介绍了桥架弯头各种计算,现场测量,桥架爬坡弯,桥架上翻弯下翻弯及桥架水平弯,两个45度组90度弯头,活弯90度弯头,垂直90度弯头,漏斗,三通四通,大小变头变径,各种弯头的做法图解与计算画线切割方法。

东莞文兴电缆桥架

30°水平弯头的做法:

tan15°=a/400、a=tan15°x400=0.26795x400=107.179(mm)底边 2a=107.1797x2=214.3594 (mm)45。


45°水平弯头的做法:

tan22.5=a/400 、a=tan22.5x400=0.4142x400= 165.6854、mm底边    2a=107.1797x2=214.3594(mm)。


桥架是什么?

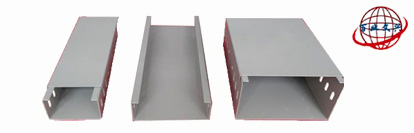

电缆桥架分为槽式、托盘式和梯架式、网格式等结构,由支架、托臂和安装附件等组成。可以独立架设, 也可以敷设在各种建(构)筑物和管廊支架上,体现结构简单、造型美观、配置灵活和维修方便等特点,全部零件均需进行镀锌处理,安装在建筑物外露天的桥架,如果是在邻近海边或属于腐蚀区,则材质必须具有防腐、耐潮气、附着力好, 耐冲击强度高的物性特点。


本内容由网友提供,仅供参考
