电缆桥架上的层次安排

发布时间:2018-10-08 11:15:45   点击次:    来源:东莞市文兴钢管桥架有限公司


1.电缆桥架层次摆放应是弱电流操控电缆在最上层,接着是一般操控电缆,低压动力电缆、高压动力电缆顺次往下摆放。这种摆放有利于屏蔽搅扰、电力电缆冷却、便于施工。

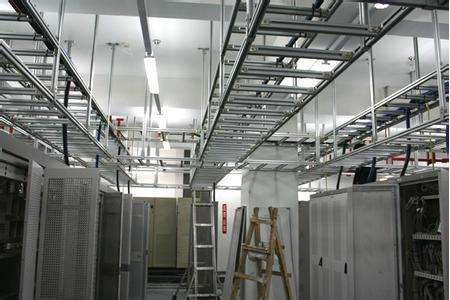

电缆桥架层次


2.各层电缆桥架层间的间隔为:


操控电缆≥200mm


动力电缆≥300mm


机械化敷设电缆≥400mm


注意事项:


1.XQJ型电缆桥架设备的最大载荷、支撑间隔应小于答应载荷和支撑跨距。


2.挑选电缆桥架的宽度时应留有必定的备用空位,以便为往后增加电缆用。


3.当电力电缆和操控电缆较少时,可用一电缆桥架设备,但中心要用隔板将电力电缆和操控电缆离隔敷设。


4.电缆桥架水平敷设时,桥架之间的衔接接头应尽量设置在跨距的1/4左右处.水平走向的电缆每隔2米左右固定一下,笔直走向的电缆每个1.5米左右固定一下。


5.电缆桥架庄子应有牢靠接地。如间隔的电缆桥架每隔30-50米接地一次。


6.电缆桥架设备除需屏蔽装保护罩外,在室外设备时应在其顶层加装保护罩,避免日晒、雨淋。对如需焊接设备时,焊接四周的焊缝厚度不得小于母材的厚度,焊口有必要防腐处理。

本内容由网友提供,仅供参考
