电缆桥架分类和安装

发布时间:2018-09-10 11:47:57   点击次:    来源:东莞市文兴钢管桥架有限公司
  1.托盘式电缆桥架
托盘式电缆桥架

托盘式电缆桥架是石油、化工、轻工、电讯等方面使用最广泛的一种。它具有重量轻、载荷大、造型漂亮、结构简略、装置便利等长处。它即适用于动力电缆的装置,也适合于操控电缆的敷设。

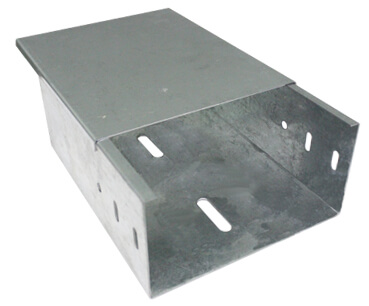

2.槽式电缆桥架

槽式电缆桥架

槽式电缆桥架是一种全封闭型电缆桥架。它最适用于敷设计算机电缆、通讯电缆、热电偶电缆及其他高活络体系的操控电缆等。它对操控电缆的屏蔽搅扰和重腐蚀中环境电缆的防护都有较好的作用。

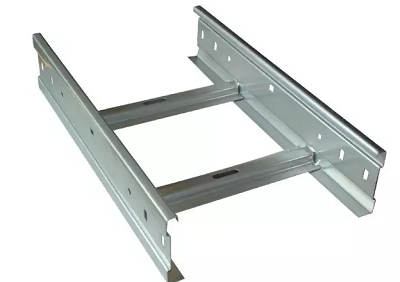

3.梯式电缆桥架


梯式电缆桥架

梯级式电缆桥架是依据国内外有关材料而改善规划的。它具有重量轻、成本低、造型别具、装置便利、散热、透气好等长处。他适用于一般直径较大电缆的敷设,适合于高、低压动力电缆的敷设。

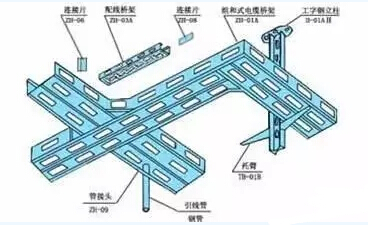

4.组合式电缆桥架

组合式电缆桥架

组合式电缆桥架是一种新式桥架,是电缆桥架系列中的第二代产品。它适用各项工程、各种单位、各种电缆的敷设,它具有结构简略、装备灵敏、装置便利、方式新颖等特色。组合式电缆桥架只需选用宽100、150、200mm的三种基型就可以组成您所需求尺度的电缆桥架,它不需出产弯通、三通等配件就可以依据现场装置恣意转向、变宽、分引上、引下。在恣意部位、不需求打孔、焊接就可用管引出。它既可便利工程设计,又便利出产运送、更便利装置施工,是现在电缆桥架中最抱负的产品。

5.大跨距电缆桥架


大跨距电缆桥架

当时大跨距电缆桥架一般是由拉挤玻璃钢型材拼装而成,适用于电力电缆、操控电缆、照明电缆及配件等。与铁制桥架比较,具有运用寿命长(一般规划寿命为二十年)、装置便利且成本低(比重仅为碳钢的1/4,施工中无需动火,单根桥架长度可达8米,乃至更长)、切开便利、不需保护等优越性。

电缆桥架安装要求

(1)槽式大跨距电缆桥架由室外进入建筑物内时,桥架向外的斜度不得小于1/100。​

(2)电缆桥架与用电设备交越时,其间的净距不小于0.5m。

(3)两组电缆桥架在同一高度平行敷设时,其间净距不小于0.6m。

(4)在平行图上绘出桥架的路由,要注明桥架起点、结尾、拐弯点、分支点及升降点的坐标或定位尺度、标高,如能制作桥架敷设轴侧图,则对资料计算将更准确。直线段:注明全长、桥架层数、标高、类型及标准。拐弯点和分支点:注明所用转弯接板的类型及标准。升降段:注明标高改变,也可用部分大样图或剖面图表明。

(5)在平行图上绘出桥架的路由,要注明桥架起点、结尾、拐弯点、分支点及升降点的坐标或定位尺度、标高,如能制作桥架敷设轴侧图,则对资料计算将更准确。直线段:注明全长、桥架层数、标高、类型及标准。拐弯点和分支点:注明所用转弯接板的类型及标准。升降段:注明标高改变,也可用部分大样图或剖面图表明。

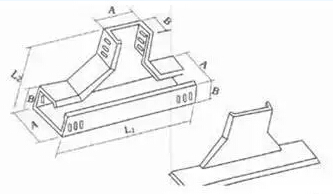

桥架型号

(6)电缆引下点方位及引下方法,一般来说,大批电缆引下可用笔直弯接板和笔直引上架,少数电缆引下可用导板或引管,注明引下方法即可。

(7)电缆桥架宜高出地上2.2米以上,桥架顶部距顶棚或其它障碍物不该小于0.3米,桥架宽度不宜小于0.1米,桥架内横断面的填充率不该超越50%。

(8)电缆桥架内缆线笔直敷设时,在缆线的上端和每距离1.5米处应固定在桥架的支架上,水平敷设时,在缆线的首、尾、转弯及每距离3~5米处进行固定。

(9)在吊顶内设置时,槽盖敞开面应坚持80毫米的笔直净空,线槽截面利用率不该超越50%

(10)布放在线槽的缆线能够不绑扎,槽内缆线应顺直,槽内缆线应顺直,尽量不穿插,缆线不该溢出线槽,在缆线进出线槽部位,转弯处应绑扎固定。笔直线槽布放缆线应每距离1.5米固定在缆线支架上。

(11)在水平、笔直桥架和笔直线槽中敷设线时,应对缆线进行绑扎。4对线电缆以24根为束,25对或以上主干线电缆、光缆及其它信号电缆应根据缆线的类型、缆径、缆线芯数分束绑扎。绑扎距离不宜大于1.5米,扣距离应均匀,松紧适度。

(12)桥架水平敷设时,支撑距离一般为1.5-3m,笔直敷设时固定在建筑物构体上的距离宜小于2m。电缆桥架型式及种类的挑选及铺设标准。

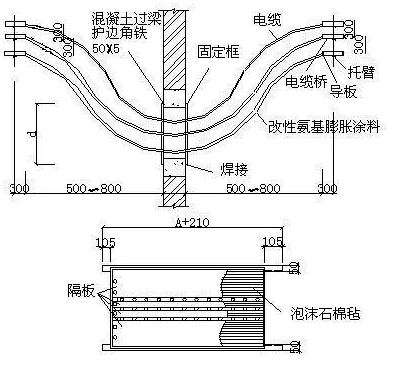

(13)要求桥架防火的区段,有必要选用钢制或不燃、阻燃资料。

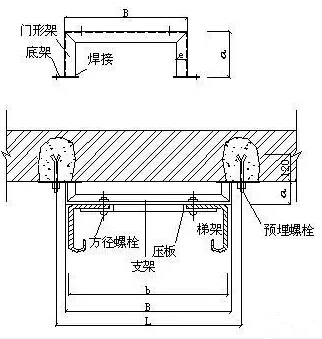

桥架安装

本内容由网友提供,仅供参考
