桥架和线槽的差异

发布时间:2018-09-10 09:42:36   点击次:    来源:东莞市文兴钢管桥架有限公司


桥架是由托盘、梯架的直线段、弯通、附件以及支、吊架等构成,用以支承电缆的具有接连的刚性结构体系的总称。

电缆桥架是使电线、电缆、管缆铺设到达标准化、系列化、通用化的电缆铺设设备。

这儿需求说到一个线槽的概念,很多人把桥架与线槽混为一体,以为功用大体相同,其实不然。

桥架(CT)与线槽(MR,也有注标SR)存在很大的差异,首要有:桥架首要用于敷设电力电缆和操控电缆,线槽用于敷设导线和通讯线缆;

桥架相对大(200×100到600×200),线槽相对较小;

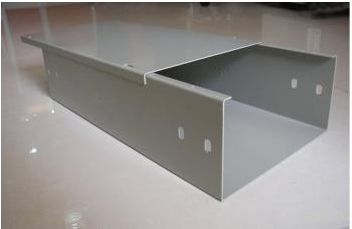

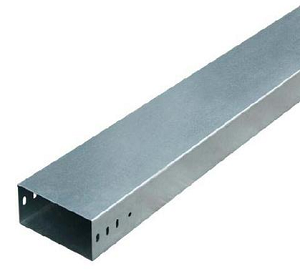

镀锌线槽 桥架

桥架拐弯半径比较大,线槽大部分拐直角弯;

桥架跨距比较大,线槽比较小;因而固定支架不同较大,支吊架的个数不同大;

桥架有专门标准(详见CECS31.91),而线槽无专门标准固定、装置方法不同;在某些场所,桥架没盖,线槽一般满是带盖关闭的线槽来走线,桥架则是用来走电缆的。

因而,我们在选用桥架时应留意,避免选错而没有到达自己预期的意图。

传统桥架首要有:槽式电缆桥架,托盘式电缆桥架,梯级式电缆桥架,大跨距电缆桥架,组合式电缆桥架,阻燃玻璃钢电缆桥架,抗腐蚀铝合金电缆桥架等。这些也是现在在我国使用比较多的桥架,多为关闭型桥架。什么样的环境下用什么类型的桥架,这是非常重要的问题。

槽式电缆桥架,是一种全关闭型电缆桥架,它最适用于敷设计算机电缆、通讯电缆、热电偶电缆及其它高活络体系的操控电缆的屏蔽搅扰和重腐蚀环境中电缆的防护都有较好的作用。

托盘式电缆桥架,它具有重量轻、载荷大、造型漂亮、结构简略、装置便利等长处,它既合适用于动力电缆的装置,也适用于操控电缆的敷设。

梯级式电缆桥架,适用于一般直径大电缆的敷设,特别适用于高、低动力电缆的敷设……这些桥架各有千秋,只是在节能及优化线缆功能方面,不及开放式结构的桥架。


本内容由网友提供,仅供参考
