电缆桥架的作用与类型

发布时间:2020-02-26 18:18:46   点击次:    东莞雷正电缆桥架有限公司


现在生产电缆桥架的厂家是非常多的,很多人都不清楚电缆桥架是用来做什么的。据了解,电缆桥架一般是用来敷设电力线缆的,那么电缆桥架还有什么作用?下面就来为大家详细的介绍一下电缆桥架的主要作用。




电缆桥架的主要作用

一,电缆桥架作用有:

桥架主要用于敷设电力电缆和控制电缆,线槽用于敷设导线和通讯线缆;桥架相对大(200×100到600×200),线槽相对较小;桥架拐弯半径比较大,线槽大部分拐直角弯;桥架跨距比较大,线槽比较小;固定、安装方式不同;在某些场所,桥架没盖,线槽通常全是带盖封闭的线槽来走线,桥架则是用来走电缆的。因此,大家在选用桥架时应注意,以免选错而没有达到自己预期的目的。


二,电缆桥架类型有:

槽式电缆桥架,托盘式电缆桥架,梯级式电缆桥架,抗腐蚀铝合金电缆桥架等。这些也是目前在中国应用比较多的桥架,多为封闭型桥架。什么样的环境下用什么类型的桥架,这是非常重要的问题。


三,最常用的电缆桥架有:

1.槽式电缆桥架,是一种全封闭型电缆桥架,它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果。托盘式电缆桥架,它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点,它既适合用于动力电缆的安装,也适用于控制电缆的敷设。

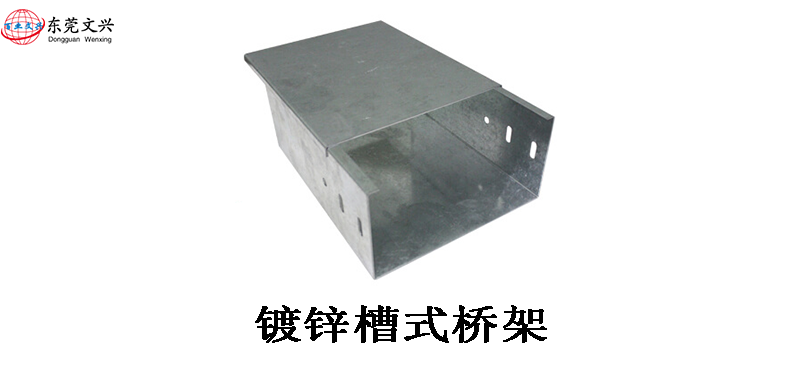

槽式电缆桥架


2.梯级式电缆桥架,适用于一般直轻大电缆的敷设,特别适用于高、低动力电缆的敷设。……这些桥架各有千秋,只是在节能及优化线缆性能方面,不及开放式结构的桥架。

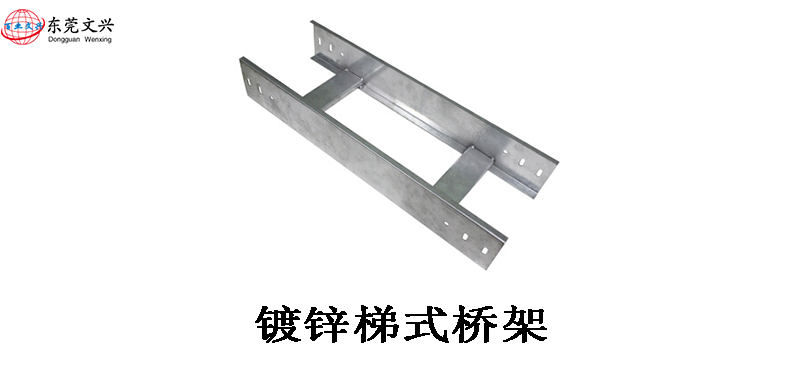

梯式电缆桥架


3.托盘式电缆桥架它是被广泛使用在石油化工以及电视电讯等等方面的一种电缆桥架,而且它不仅仅适用于动力类型的电缆的安装,它还适用于控制电缆的铺设。所以从这一方面来说,托盘式的电缆它的适用的领域要比槽式电缆要宽,而且槽式电缆它主要适用于铺设截面小但是数量却非常多的电线电缆,而托盘式缆桥架主要就是用于铺设截面大但是数量比较小的电力电缆。

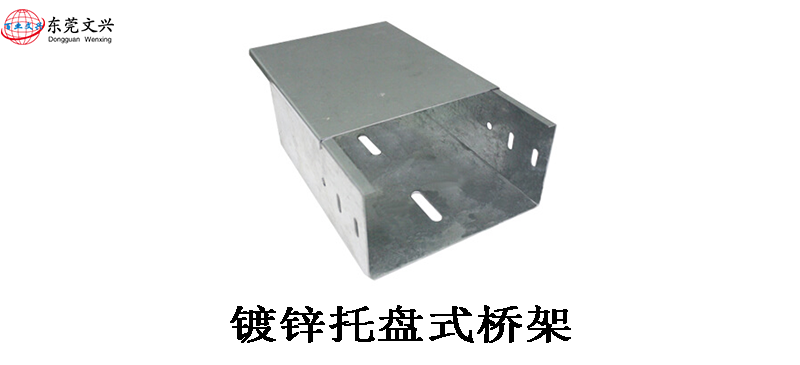

托盘式电缆桥架

本内容由网友提供,仅供参考
