电缆桥架规格型号说明书

发布时间:2019-10-11 16:22:51   点击次:    东莞雷正电缆桥架有限公司

一、电缆桥架介绍

电缆桥架在建筑业已经非常多的地方在使用了,它能够有效的保护电缆电线不受外界因素而损坏,几乎我们在外面的地下停车场、超市、酒店等地方抬头一看都可以看到电缆桥架的身影,主要由支架、托臂和安装附件组成。桥架既可独立架设安装,也可以敷设在建筑物和管廊支架上。

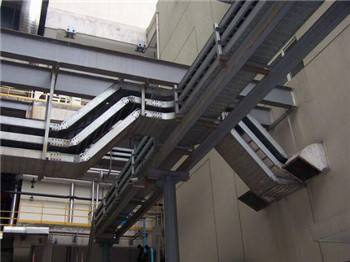

电缆桥架效果图

在线获取价格


二、电缆桥架型号介绍

桥架主要类型可以分为梯式桥架、无孔托盘式桥架(槽式桥架)、有孔托盘式桥架(托盘式电缆桥架)等。

  • 梯式电缆桥架:它的外形跟梯子没有什么区别,中间焊了横杆来加固支撑使得重量轻、成本低、承受能力极强、透气性好。
  • 槽式电缆桥架:槽式桥架是一种全密封型的桥架,它的外观跟一个盒子一样,它的屏蔽性能非常的好,一般用于敷设电缆。
  • 托盘式电缆桥架: 托盘式电缆桥架则是半密封型桥架,它跟槽式电缆桥架的外观差不多,他底部打孔,用于散热。

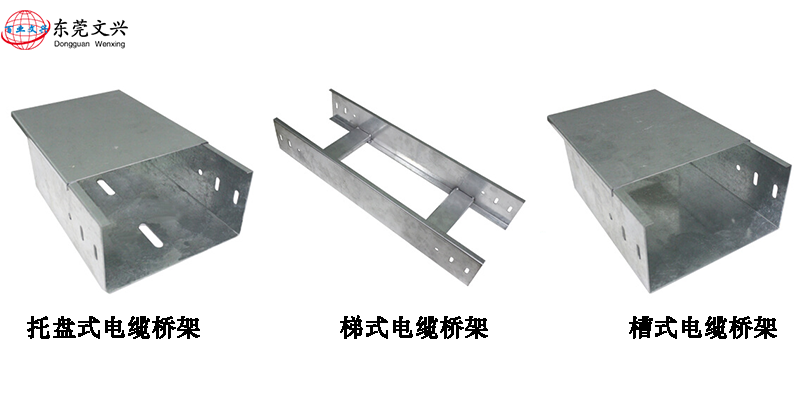

电缆桥架型号图

在线获取价格


三、电缆桥架材质介绍

桥架主要材质可以分为三种:镀锌桥架、不锈钢桥架、铝合金桥架

  • 镀锌桥架:成本最低的一种电缆桥架,但耐腐蚀性能相对较差,通常用于室内安装

镀锌桥架展示图
在线获取价格


  • 不锈钢桥架:采用304不锈钢制作成的电缆桥架,它的硬度非常高,而且抗腐性非常的强。

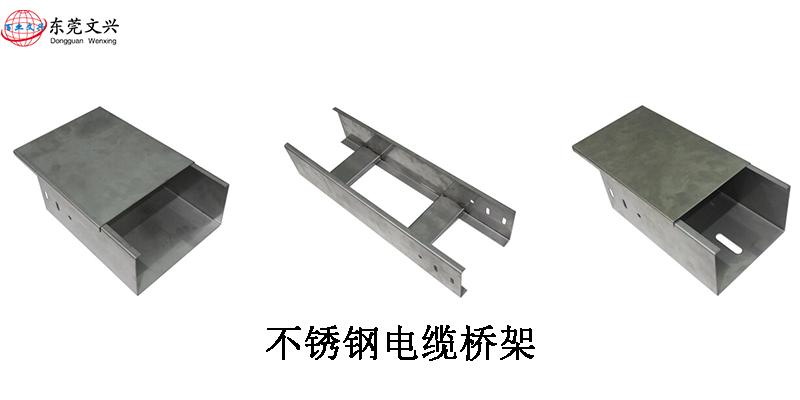

不锈钢桥架展示图
在线获取价格


  • 铝合金桥架:它结构简、式样新、载荷大、重量轻、耐腐蚀、寿命长、安装便、在沿海临雾地区、高湿度和有腐蚀性的环境中,更能显示出铝合金电缆桥架的独特抗腐蚀性能。

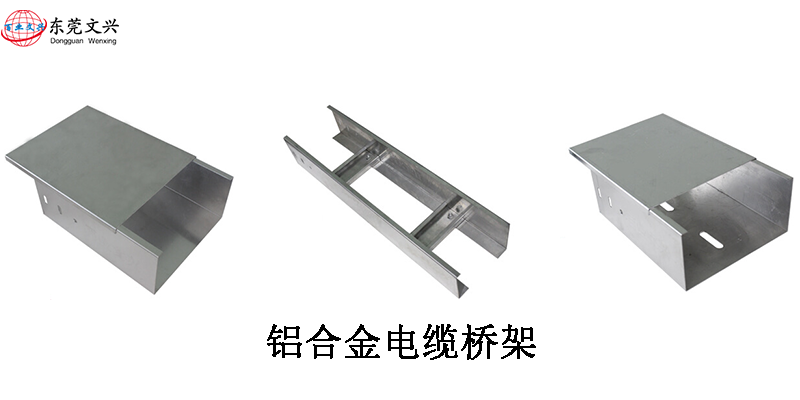

铝合金桥架展示图
在线获取价格


四、电缆桥架表面处理介绍

桥架的主要表面处理方式分为:防火桥架、热镀锌桥架、喷塑桥架三种主要表面处理

  • 防火桥架:在桥架上面喷涂一次防火涂料,在遇火后不会燃烧,从而阻断火势蔓延。

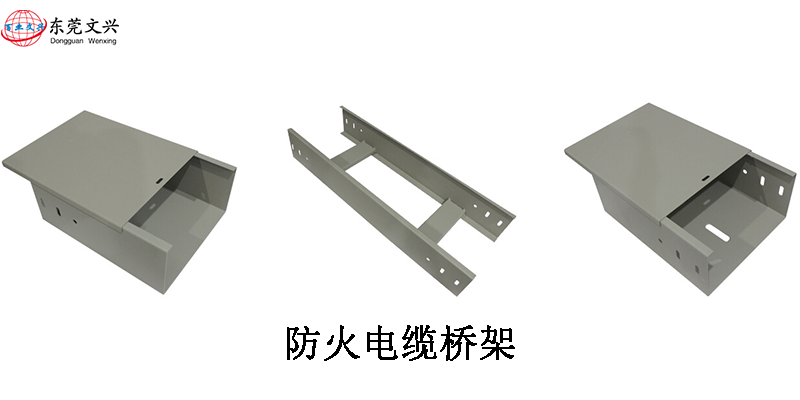

防火桥架展示图
在线获取价格


  • 热镀锌桥架:热镀锌桥架又被称为热浸锌桥架,热镀锌桥架比镀锌桥架的寿命要长,无论是硬度还是耐冲击,热镀锌是占绝对优势的。当然热镀锌桥架的成本较高。

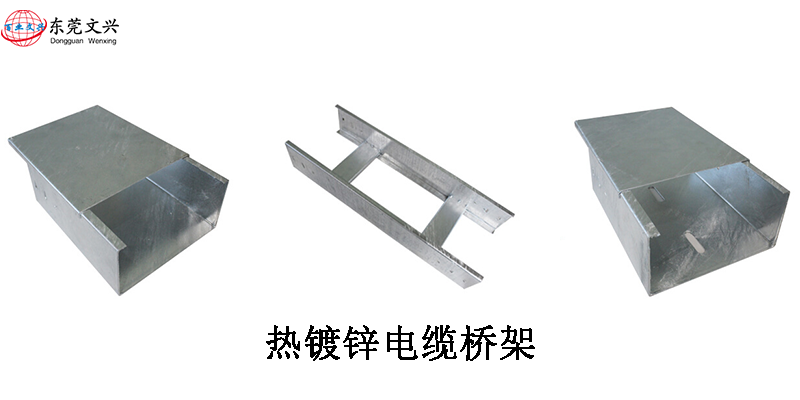

热镀锌桥架展示图
在线获取价格


  • 喷塑桥架:用原材料电镀锌桥架经过静电喷塑加工而成,主要特点是:增强抗腐蚀力、耐老化、增高附着力、还可以自选自己喜欢与建筑设计相搭的颜色作为桥架外表样式。

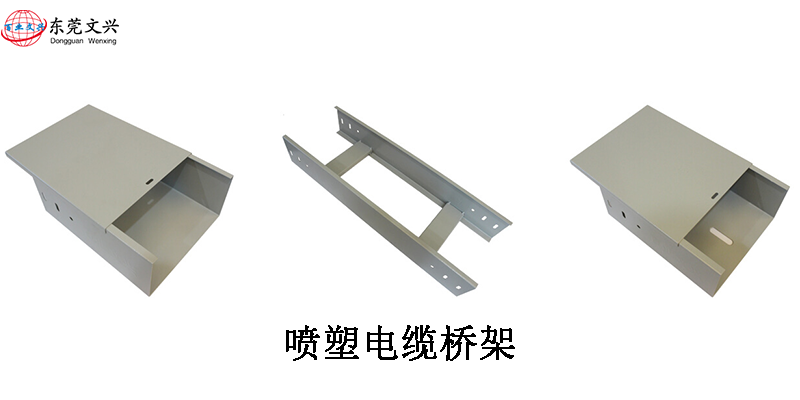

喷塑桥架展示图

在线获取价格



五、电缆桥架规格厚度参考

不少消费者在选购桥架的时候,不清楚自己应该选什么规格的电缆桥架,桥架的规格厚度主要是看置放电缆的重量和数量,下面为大家提供一些市面上常用的电缆桥架规格型号作为参考:

桥架的厚度有两种标准:国家标准和行业标准(以下称为国标与非国标)

  • 国标指所使用桥架规格必须是国家制定的厚度标准的要求,符合国家标准的桥架在稳定性和安全性会有保障。
  • 非国标属于行业标准,如果桥架承载电缆重量不是很重选择非国标会更加的实惠。
  • 国标和非国标在安全性上区别并不大,桥架厚度主要是根据需要承载的重量来确定的,除非施工方对桥架厚度有硬性标准就需要根据指定厚度购买。

规格适用于:槽式桥架(C)、梯式桥架(T)、托盘式桥架(P)

非标厚度:0.8mm、1.0mm、1.2mm

国标厚度:1.5mm、1.8mm、2.0mm、2.5mm、3.0mm

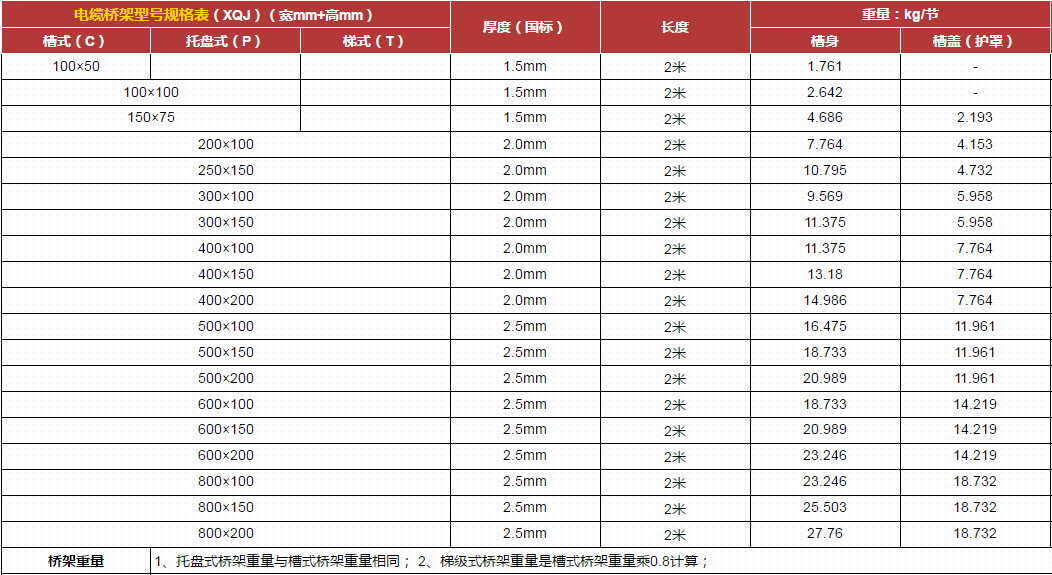

电缆桥架规格表
在线获取价格


六、桥架配件展示

桥架配件展示图
电缆桥架配件展示图2
在线获取价格

以上就是对电缆桥架的规格型号介绍了,有什么不明白的可以咨询我们的客服人员!
