电缆桥架型号表

发布时间:2019-10-09 20:24:13   点击次:    来源:东莞市文兴钢管桥架有限公司


电缆桥架是建筑行业电气方面经常用到的一种建筑材料,它们能够有效的保障电缆电线的使用安全,所以说电缆桥架是一种能保护我们用电安全的东西。

那么电缆桥架的组成结构是怎么样的呢?

电缆桥架分为槽式、托盘式和梯架式、网格式等结构,由支架、托臂和安装附件等组成。建筑物内桥架可以独立架设,也可以敷设在各种建(构)筑物和管廊支架上,应体现结构简单,造型美观、配置灵活和维修方便等特点,全部零件均需进行镀锌处理,安装在建筑物外露天的桥架。

电缆桥架的型号分别有:托盘式、槽式、梯式

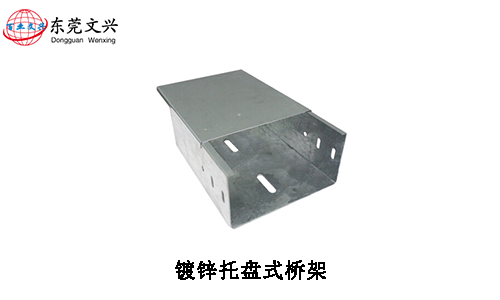

  • 托盘式桥架是石油、化工、轻工、电讯等方面应用最多的一种桥架。它具有重量轻盈、载荷容量大、造型美观、结构简单、安装方便等特点。它既适用于动力电缆的安装,也适用于控制电缆的敷设。
托盘式镀锌桥架

在线获取价格

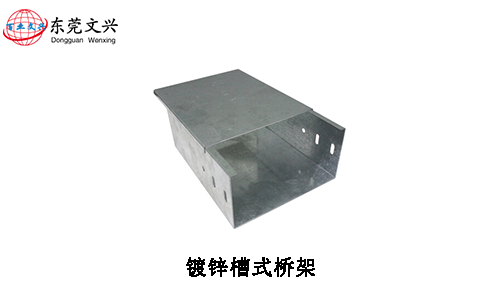

  • 槽式电缆桥架可以用于全封闭型电缆敷设。它最适合用于敷设计算机电缆、通讯电缆、热电偶电缆及其它高灵敏系统的控制电缆。它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。
槽式镀锌桥架
在线获取价格

  • 梯式电缆桥架的外形比较独特,主要用途是敷设大口径电缆线,它的承载能力比槽式、托盘式桥架都要好,常用于地下室、机房、竖井。

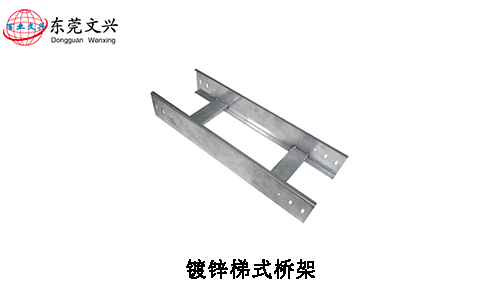

梯式镀锌桥架
在线获取价格


电缆桥架材质分别有:不锈钢、铝合金、镀锌

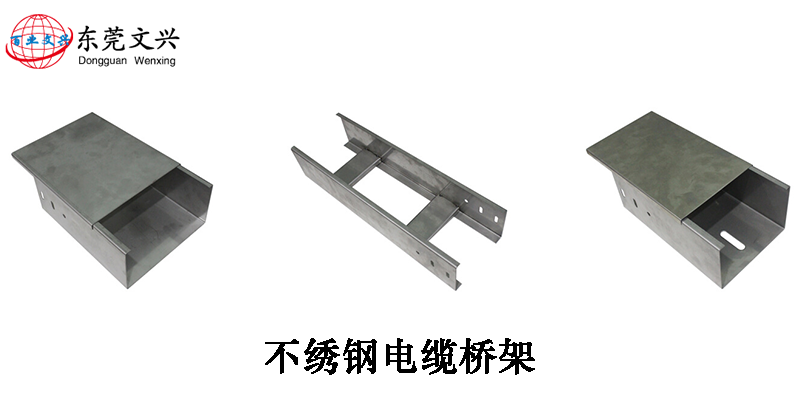

不锈钢桥架在各类桥架优越的基础上,着重在隔热、散热、防火方面加以改进。其结构采用复合型、双重隔热、内外阻燃、防火、同时又具有抽风散热、着火自灭等优点。

不锈钢桥架
在线获取价格

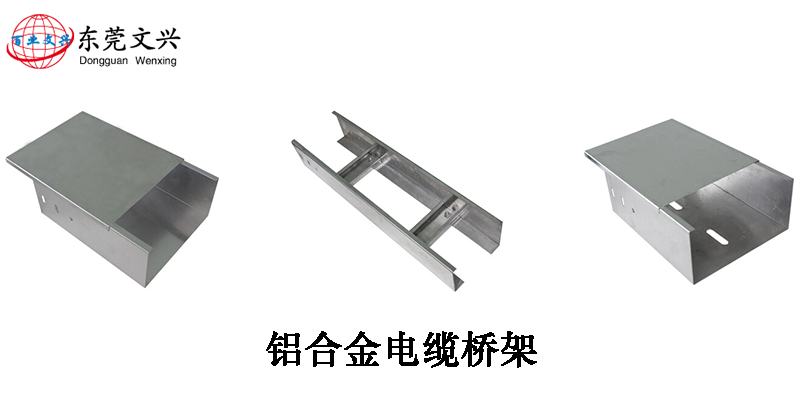

铝合金桥架优良的高抗腐蚀功能,适用于电厂、化工、石化等各个领域,特别适用于具有高腐蚀环境的场所。

铝合金桥架
在线获取价格

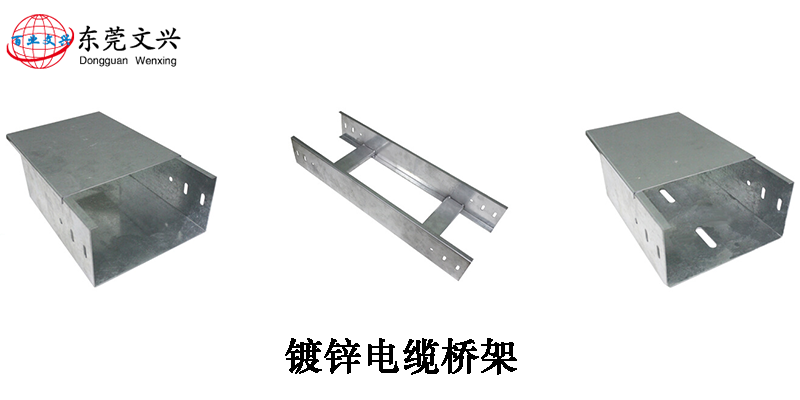

镀锌电缆桥架适用于10KV一下的电缆,可供电力、冶金、石化、纺织、机电等工矿企业和大厦等室内、外电缆架空敷设或电缆沟、隧道内使用。


镀锌桥架



在线获取价格


电缆桥架表面处理工艺分别有:热镀锌、防火、喷塑

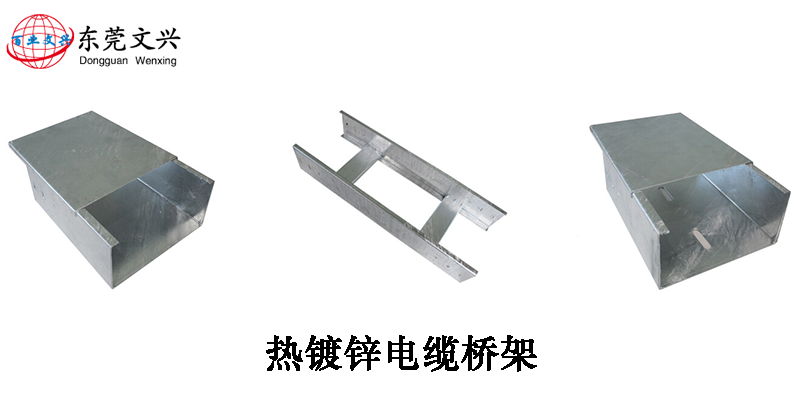

热镀锌桥架又被称为“热浸锌桥架”,首先把原产品镀锌桥架进行除锌后将钢构件浸入600°C左右高温融化的锌液中,使得桥架表面附着厚厚的锌层。

热镀锌桥架
在线获取价格

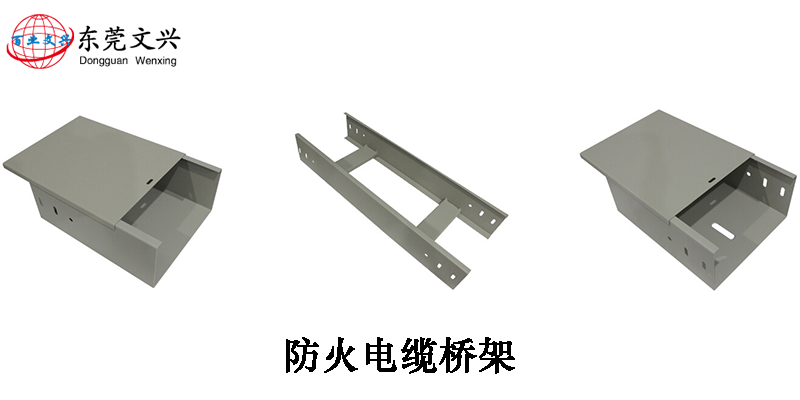

防火桥架主要由玻璃纤维增强材料和无机黏合剂复合的防火板与金属骨架复合以及其他的防火基材组成。外层加防火涂料,防火桥架遇火后不会燃烧,从而阻隔火势蔓延,具有极其良好的防火阻火效果。

防火桥架
在线获取价格

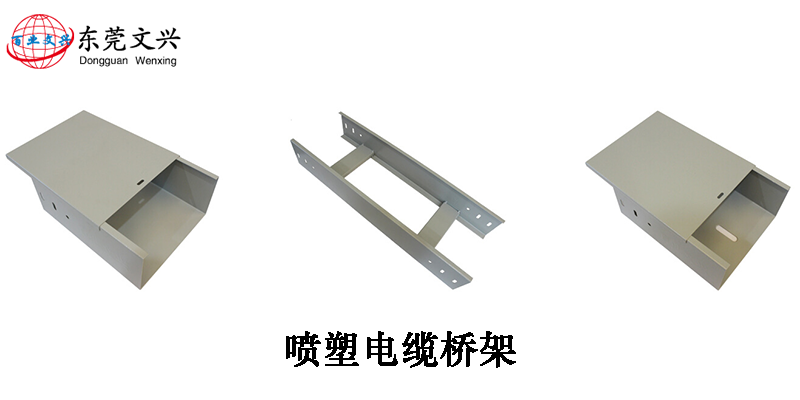

喷塑电缆桥架也就是将“塑料粉末喷涂在镀锌桥架”上,是一种表面处理方法。加强桥架自身的耐腐蚀性,耐水,防静电性能,提高桥架美观感,搭配施工项目设计感,颜色可以自选。


喷塑桥架



在线获取价格



本内容由网友提供,仅供参考
