电缆桥架安装要求及规范(2019)

发布时间:2019-10-08 11:34:23   点击次:    东莞市文兴钢管桥架有限公司


电缆桥架安装要求及规范




1、电缆桥架布线工程的一个配套项目,现在还没有专门的规范指导,生产厂家的规格程式缺乏通用性,因此,设计选型过程应根据弱电各个系统缆显得类型、数量,合理选定适用的桥架。


(1)确定方向:根据建筑(构筑)平面布置图,结合空调管线和电气管线等设置情况、方便维修,以及电缆路由的疏密来确定电缆桥架的最佳路由。在室内,尽可能沿建筑物的墙、柱、

梁及楼板架设,如果需要利用综合管廊架设时,就在管道一侧或上方平行架设,并考虑引下线和分支线尽量避免交叉,如果没有其它管架借用,就需要自设立支柱。


(2)荷载计算:计算桥架主干线纵断面上单位长度的电缆重量。


(3)确定桥架的宽度:根据需要放置的电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格, 托臂的长度,支柱的长度、间距,桥架的宽度和层数。


(4)确定安装方式:根据场所的设置条件确定桥架的固定方式,选择悬吊式、直立式、侧壁式或是混合式,连接件和紧固件一般是配套供应的,此外,根据桥架结构选折相应的盖板。


(5)绘出电缆桥架平、剖面图,局部部位还应绘出空间图,开列材料表。

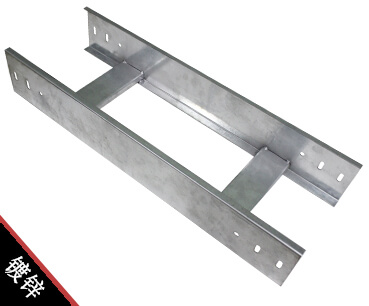

 梯式电缆桥架




2、果和电力电缆桥架合用时,应将电力电缆和弱电电缆各一侧,中间采用隔板分隔。


3、弱电电缆与其它低电压电缆合用桥架时,应严格执行选择具有外屏蔽层的弱电系统的弱电电缆,避免相互间的干扰。

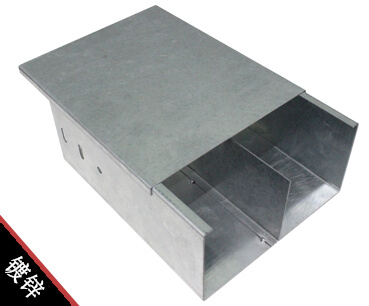

隔板式电缆桥架



4、电缆桥架安装要求


(1)槽式大跨距电缆桥架由室外进入建筑物内时,桥架向外的坡度不得小于1/100。


(2)电缆桥架与用电设备交越时,其间的净距不小于0.5m。


(3)两组电缆桥架在同一高度平行敷设时,其间净距不小于0.6m。


(4)在平行图上绘出桥架的路由,要注明桥架起点、终点、拐弯点、分支点及升降点的坐标或定位尺寸、标高,如能绘制


桥架敷设轴侧图,则对材料统计将更精确。


直线段:注明全长、桥架层数、标高、型号及规格。拐弯点和分支点:注明所用转弯接板的型号及规格。升降段:注明标高变化,也可用局部大样图或剖面图表示。


(5)桥架支撑点, 如立柱、托臂或非标准支、构架的间距、安装方式、型号规格、标高,可同意在平面上列表说明,也可分段标出用不同的剖面图、单线图或大样图表示。


(6)电缆引下点位置及引下方式,一般而言,大批电缆引下可用垂直弯接板和垂直引上架,少量电缆引下可用导板或引管,注明引下方式即可。


(7)电缆桥架宜高出地面2.2米以上,桥架顶部距顶棚或其它障碍物不应小于0.3米,桥架宽度不宜小于0.1米,桥架内横断面的填充率不应超过50%。


(8)电缆桥架内缆线垂直敷设时,在缆线的上端和每间隔1.5米处应固定在桥架的支架上,水平敷设时, 在缆线的首、尾、转弯及每间隔3~5米处进行固定。


(9)在吊顶内设置时,槽盖开启面应保持80毫米的垂直净空,线槽截面利用率不应超过50%。


(10)布放在线槽的缆线可以不绑扎,槽内缆线应顺直,槽内缆线应顺直,尽量不交叉,缆线不应溢出线槽,在缆线进出线槽部位, 转弯处应绑扎固定。垂直线槽布放缆线应每间隔1.5米固定


在缆线支架上。


(11)在水平、垂直桥架和垂直线槽中敷设线时,应对缆线进行绑扎。4对线电缆以24根为束,25对或以上主干线电缆、光缆及其它信号电缆应根据缆线的类型、缆径、缆线芯数分束绑


扎。绑扎间距不宜大于1.5米,扣间距应均匀,松紧适度。


(12)桥架水平敷设时,支撑间距一般为1.5-3m,垂直敷设时固定在建筑物构体上的间距宜小于2m。




梯式电缆桥架
