电缆桥架技术要求有什么?

发布时间:2019-02-28 16:53:04   点击次:    东莞市文兴钢管桥架有限公司


随着市场变化桥架已经遍布市场桥架分类有很多。而且在我们的生活中各个地方都会用到这款产品。现在就由电缆桥架厂家给大家详细介绍一下电缆桥架技术有什么要求。

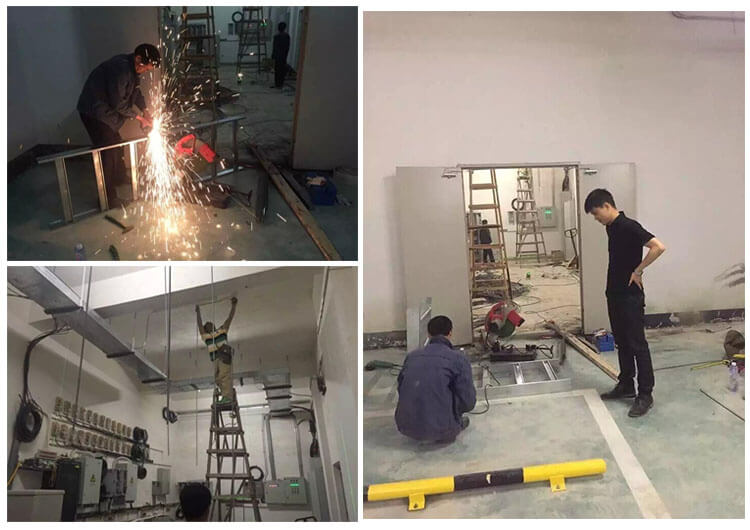

电缆桥架技术

以工程使用的桥架为例,均为防火桥架,防腐形式要求为静电喷涂;颜色为灰色。照明母线槽颜色为灰白色。

挠度不应大于4mm

螺栓孔径可比螺杆公称直径大于1.5mm(螺杆直径不应大于M16)时或2mm(螺杆直径不小于M20)时螺栓孔精度不应低于H14级

螺栓连接孔的孔距允许偏差:同一组内相邻两孔间≤±0.7mm;同一组内任意两孔间≤±1.0mm,相邻两组的端孔间≤±1.2mm。

在水平弯曲,垂直方向弯曲、分支和电缆梯架缩小宽度时,须使用制造厂的标准直角弯节,分支接头,偏心缩节,直线缩节。

防火漆要求平整、光滑、均匀、不起皮、无气泡水疱。

附件表面防腐处理与桥架主体结构相一致,电缆桥架的连接片开孔数量及使用连接螺栓、平弹垫套数、规格应满足规范跨接连接相应要求。桥架的盖板材质规格应等同于电缆桥架。

提供电缆桥架附件数量应充足,并能满足施工所需要求。电缆桥架的连接片及跨接铜编织带均考虑5%的余量,螺栓栓帽、垫片考虑百分之10%的余量。

电缆桥架生产长度为2米一节,长度为2米时,偏差不应大于2mm


电缆桥架技术要求

尺寸公差应符合GBT804-V中的要求

电缆桥架的接地应满足规范GB50303-2002中相关要求

桥架加工成型后,两边应平行,两侧与底应垂直,底面应端正,无弯曲、扭曲,裂纹。边沿无毛刺等现象;走线槽应光滑平整,无损伤电缆绝缘的突起或光角,焊缝应平整、无气孔、夹渣咬边等缺陷,焊件四周的焊缝不得小于母材厚度。

电缆桥架应包含:桥架、连接片,跨接铜编织带、螺栓栓帽、尼龙带扣、鞍型夹、冲孔带、电缆夹等一切主附件。

桥架及配件的选型制作须符合CECS31-1991《钢制电缆桥架工程设计规范》及相关技术要求。

各种型号桥架的弯通及附件规格应符合工程布置条件并与桥架相配套,要求桥架各种配件要齐全。所有弯通、三通均应为整版制作。

桥架应采用冷轧钢板,钢板应有原材料的进场合格证。槽式电缆桥架需要为整块钢板弯制而成的槽型部件。

桥架、专用工具及附件的装运清单

电缆梯架之设计需要无需在工地钻孔并须尽量减少在工地切断的可能。电缆梯架的两条边框起顶缘须卷边以增加强度。梯级的间隔约为300mm,并具有一定的宽度以用不同的方法固定电缆包括尼龙带扣,鞍型夹,冲孔带,电缆夹等固定夹。

电缆桥架主附件均要防火处理,耐火时间不小于1小时。其整体耐火性还应符合国家有关规范或标准的要求。

随货附带资料齐全,产品合格证、产品材质证明、产品使用说明书、出厂检验报告及厂家资质证明等,一式四份。


以上便是电缆桥架对电缆桥架技术要求的讲解,希望大家看完以上内容能有所帮助。
