桥架与线槽的分类及区别

发布时间:2017-12-22 14:41:46   点击次:    来源:东莞市文兴钢管桥架有限公司

许多人对桥架和线槽认识很模糊,一部分人认为他们是同一种产品,有些则认为他们是完全不一样的,或许有人可笑的认为桥架是用在桥下面;其实桥架跟线槽用途都是保护电缆线缆的,但是他们应用的方向又有些不一样,下面从他们的各自分类开始解释。

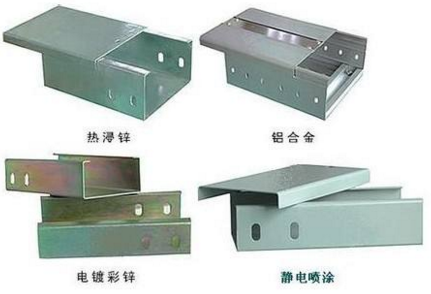

电缆桥架

一,电缆桥架:

1,电缆桥架分为:槽式、托盘式和梯架式、网格式等结构,由支架、托臂和安装附件等组成。可以独立架设,也可以附设在各种建(构)筑物和管廊支架上,体现结构简单、造型美观、配置灵活和维修方便等特点,全部零件均需进行镀锌处理,安装在建筑物外露天的桥架,如果是在邻近海边或属于腐蚀区,则材质必须具有防腐、耐潮气、附着力好,耐冲击强度高的物性特点。

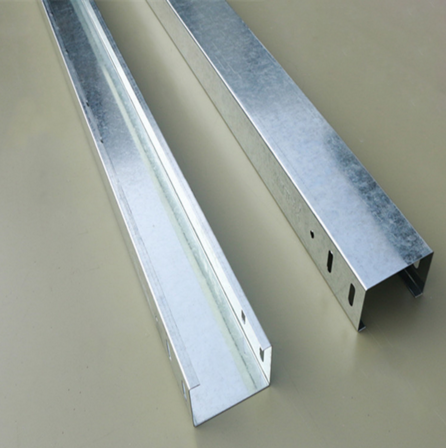

镀锌线槽

二,线槽:

1,线槽分为:绝缘配线槽、拨开式配线槽、迷你型配线槽、分隔型配线槽、室内装潢配线槽、一体式绝缘配线槽、电话配线槽、日式电话配线槽、明线配线槽、圆形配线管、展览会用隔板配线槽、圆形地板配线槽、软式圆形地板配线槽、盖式配线槽等。根据材质的不同,线槽按划分多种,常用的有环保PVC线槽、无卤PPO线槽、无卤PC/ABS线槽、钢铝等金属线槽等等。


三,电缆桥架与线槽的区别:


1、尺寸规格有所不同:桥架相对大(200×100到1200×200),线槽相对较小(200mm 以下) 若电缆电线比较多,建议用桥架。


2、材料厚度不同:根据JGJ16-2008-5.1金属线槽也称槽式桥架,一般由0.4-1.5mm厚的整张钢板弯制而成的槽型部件,概念上与桥架区别是高、宽比不同,盘架浅而宽,金属线槽是具有一定的深度和封闭性。但是桥架比线槽更加结实,更多的用来放电缆,当然也可以放电线,通常是强电系统用。


3、填充率不同:根据JGJ16-20088.5.3,线槽内电线电缆的总截面不应超过线槽内截面的20%,载流导体不超过30根,而桥架是电缆的总截面不应超过截面的40%。这是由于安装高度不同所致,安装高度较低必须有盖板,有盖板散热不好,填充率就要小一些。


4、密封性不同:金属线槽密封较好,不一定要支架支撑,可以在电缆沟和建筑夹层中敷设。槽式桥架有些是半敞开式的,一定要有支架做支撑,在屋内或屋外一般沿空中架设。


5、强度不同:桥架主要用于敷设电力电缆和控制电缆,线槽的强度较低,通常用于敷设导线和通讯线缆,比如网络电话等。


6、拐弯半径不同:桥架拐弯半径比较大,线槽大部分拐直角弯。


7、跨距不同:桥架跨距比较大,线槽比较小。因此固定支架差别较大,支吊架的个数差别大。


8、支吊架间距不同:根据JGJ16-2008,线槽为不大于2m,桥架为1.5~3m。


9、安装方式不同:桥架有专门规范(详见CECS31.91),而线槽无专门规范固定。


10、加盖板问题:在CECS31《钢制电缆桥架工程设计规范》中的定义为桥架是统称,盖板为附件,在JGJ16-20088.10.3提到过,桥架安装高度不能满足要求时,应加盖板保护。也就是说桥架这个词的定义是不含盖板的。但在GB29415-2013《耐火电缆槽盒》中,线槽是含盖板的,是线槽的一个整体。



推荐你看:镀锌线槽和电缆桥架常规厚度表镀锌线槽和桥架的区别及安装方式
