电缆桥架安装规范完整版

发布时间:2017-12-22 13:48:38   点击次:    来源:东莞市文兴钢管桥架有限公司

        目前建筑电气工程施工中存在的主要问题:专业工程承发包较混乱。材料市场混乱,产品质量差。施工现场安装专业人员配备严重不足。设计变更与现场施工不同步;图纸审核、方案策划不深入。施工工序混乱,抢工现象很普遍。资料归档不齐全,填写不规范。那么我们更加需要一些优质较好的做法供施工人员参考实施,下面给大家介绍电缆桥架安装规范完整版做法和优质做法:

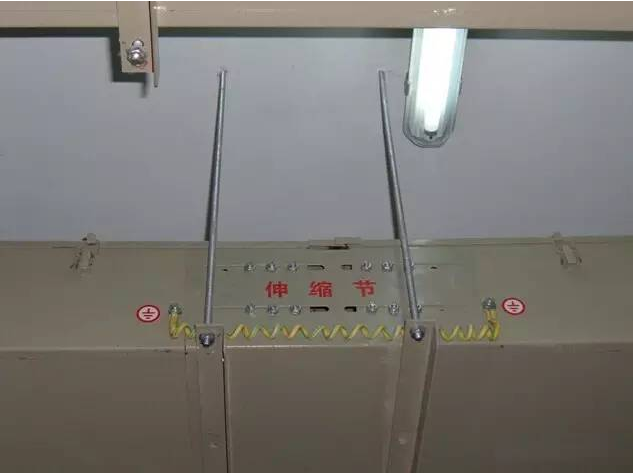

伸缩节做法规范,标识清晰

电缆桥架伸缩节做法

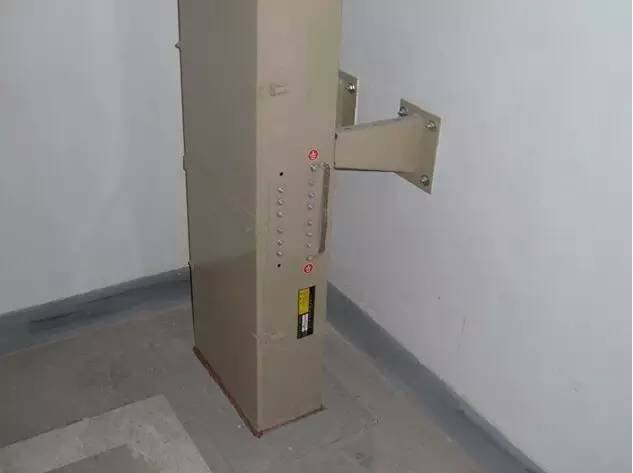

桥架防火封堵施工规范

电缆桥架防火封堵做法

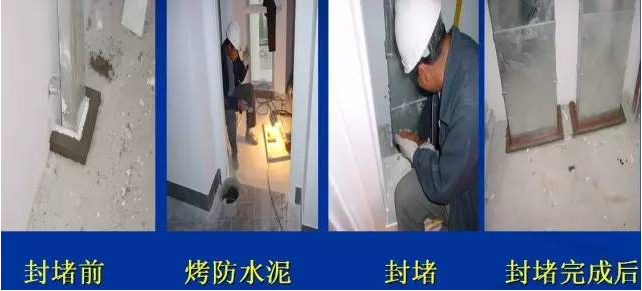

电缆桥架穿楼板处防火泥封堵的施工过程

电缆桥架穿楼板防火封堵过程

电缆桥架排列整齐,共用支架固定可靠

电缆桥架支架敷设方法

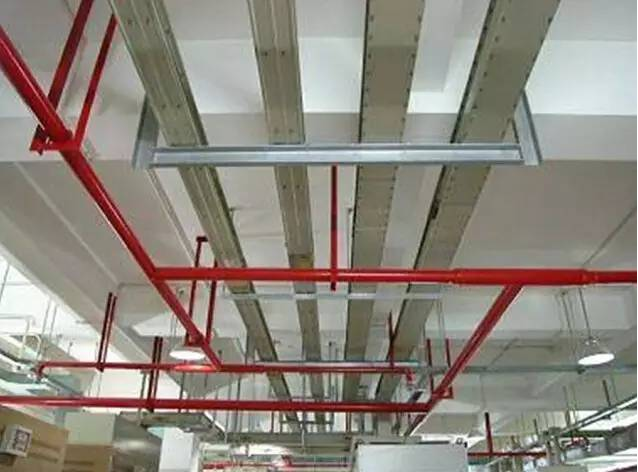

吊架排布均匀整齐,横担水平有序,桥架走向平直

电缆桥架吊架敷设方法

采用墙内预留接线盒,桥架过渡至主桥架的做法,避免了电井内裸线及软管施工不到位的弊病

预留接线盒过渡主桥架做法



常见错误做法

电缆进出桥架未配管敷设

电缆进出桥架未配管敷设1
电缆进出桥架未配管敷设2

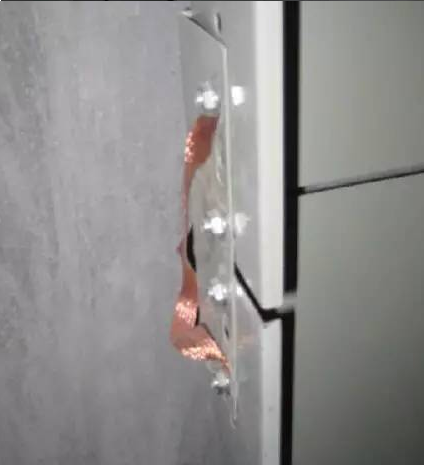

桥架接地跨接位置不对,且喷塑或烤漆桥架安装接地专用线未设专用碟性垫片

桥架接地跨接
桥架接地跨接做法

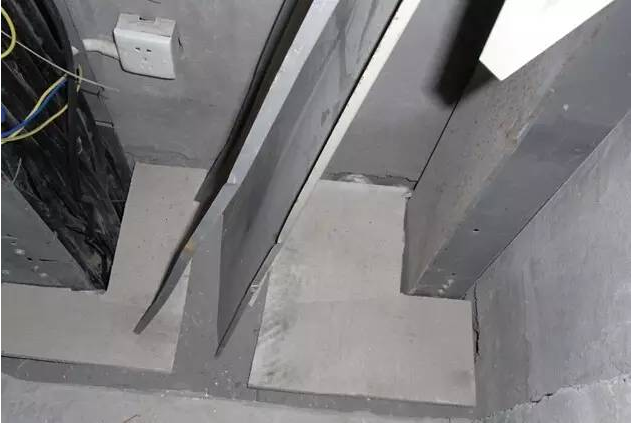

电井防火板未固定,防火封堵不完善

防火封堵不完善做法

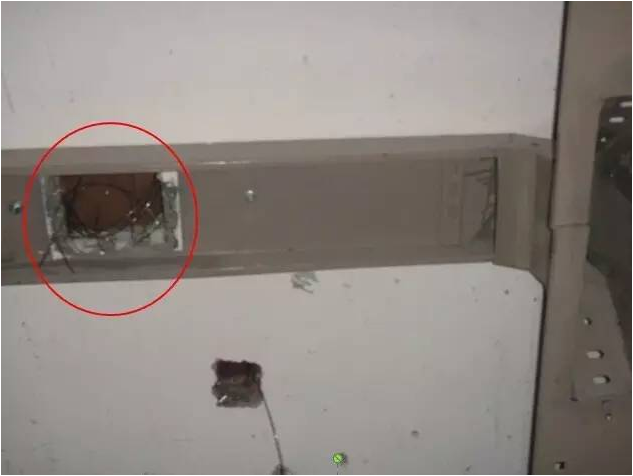

桥架随意开洞,未使用标准配件

桥架随意开洞,未使用标准配件

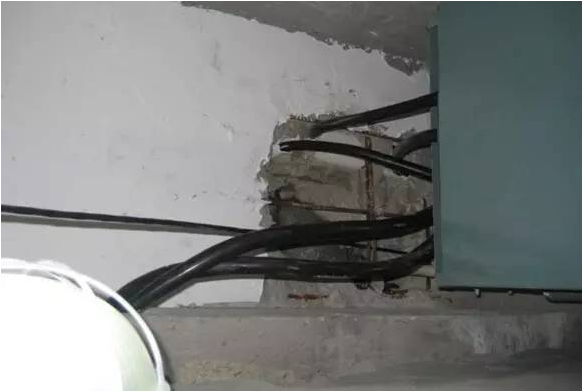

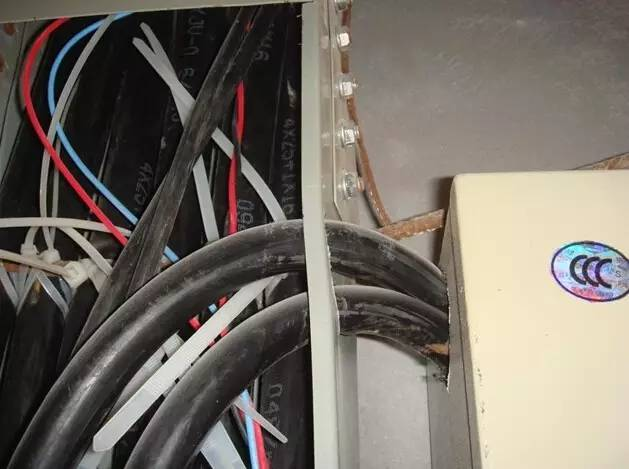

桥架与配电箱连接不规范

桥架与配电箱连接不规范

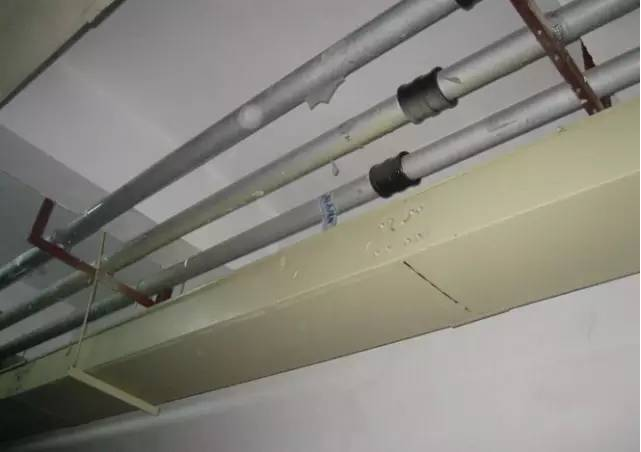

管进桥架未进行接地跨接

管进桥架未进行接地跨接

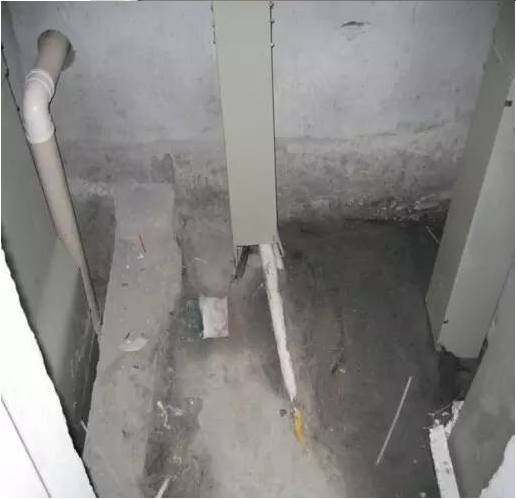

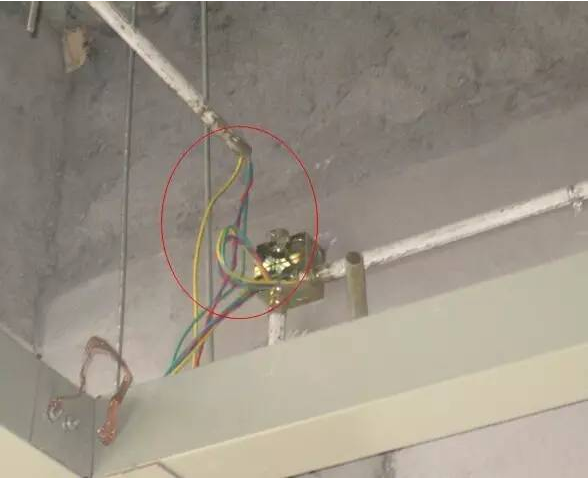

线管不到位

线管不到位

桥架处于水管接口下方

桥架处于水管接口下方

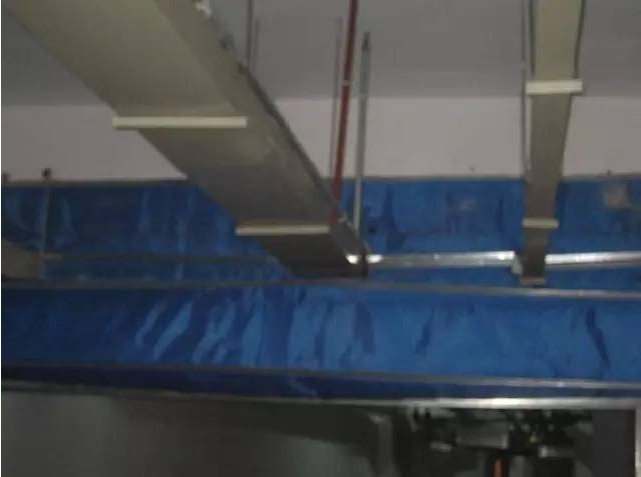

桥架、管道穿防火卷帘门

桥架、管道穿防火卷帘门

电缆桥架安装应注意以下几点:

1、金属电缆桥架及其支架和引入引出的金属电缆导管必须可靠接地。


<1>金属电缆桥架及其支架全长应不少于2处与接地或接零干线连接;


<2>非镀锌电缆桥架间连接板的两端需做跨接地线,跨接线截面不小于4mm2。


<3>镀锌桥架连接板两端不需跨接地线,但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。


2、应急配电线路与正常配电线路应分槽敷设;双电源供电的两个电源回路不宜同槽敷设。


3、强电与弱电应分槽敷设。弱电中的不同系统宜分槽敷设,消防、综合布线等弱电线路应分槽敷设。


4、电缆桥架经过建筑物的变形缝时应采取补偿措施;穿过防火墙及防火楼板时线槽、桥架内外应采取防火封堵措施。


5、桥架与支架间应采用螺栓固定,且螺母位于桥架外侧。


6、电缆桥架的连接必须符合产品技术文件规定,垂直敷设时,应在通过楼板处采用附件支撑,层高超过3.5m和母线末端悬空时应加支架横向固定。
