不锈钢桥架支架固定方法

发布时间:2017-12-22 14:13:38   点击次:    来源:东莞市文兴钢管桥架有限公司

一、不锈钢桥架支架托臂安装方法


1、托臂在工字钢、角钢立柱上安装用M10*50螺栓连接固定。


2、托臂长度大小由施工现场设计桥架需要用到的型号规格大小而确定,将现场测量的尺寸交给材料供应商,由供应商依据尺寸制作,减少现场加工。

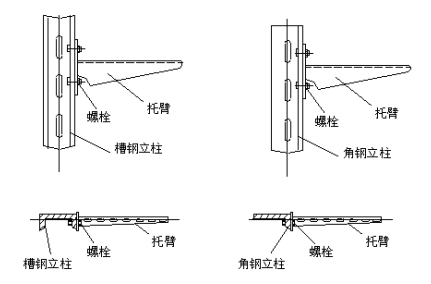

不锈钢桥架托臂安装方法


二、不锈钢桥架延墙安装方法


1、线槽固定点间距,线槽宽100mm以下式为1500mm,线槽宽150mm以上时由工程设计确定。


2、线槽延楼板或延墙铺设,线槽宽150mm以上时,应采用双螺栓固定。



三、不锈钢桥架支架安装方法及注意事项


1. 电缆桥架应在下列地方设置吊架或支架:


1.1桥架接头两端0.5m处;转角处。


1.2 每间距1.5~3m处;垂直敷设时固定在建筑构体上间距不可小于2m


1.3吊架和支架安装保持垂直、整齐、牢固、无歪斜现象。


1.4不锈钢桥架及其支架全长应不少于2处接地或接零。


1.5当不锈钢桥架布置在垂直敷设时,应对缆线进行捆绑,4对线电缆以24根为一束,
25对或以上主干线电缆、不同型号等级的缆线分开捆绑。绑扎间距不宜大于1.5米,扣间距应均匀,松紧适度。


1.6当桥架与其他用电设备交越时,净间距不得小于0.5m。


本内容由网友提供,仅供参考
