如何用三角函数计算桥架弯头制作公式

发布时间:2017-12-22 14:15:43   点击次:    来源:东莞市文兴钢管桥架有限公司

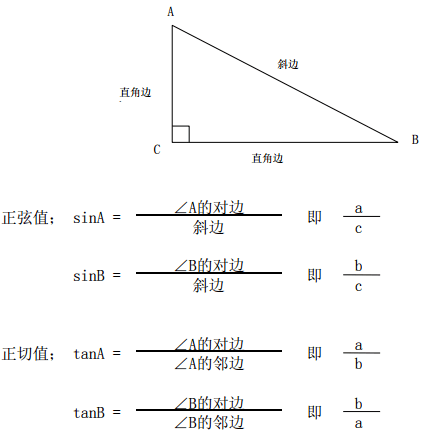

  一、三角函数
三角函数原理

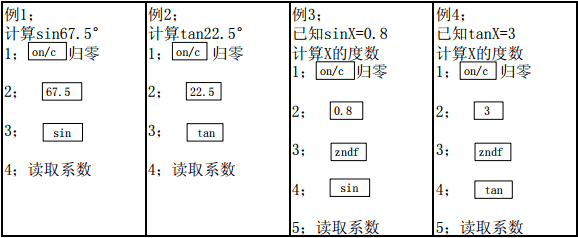

二、关于使用计算机运用三角函数计算的方法



注;不论是计算任何边长或角度都必须是计算器处于“DEG”状态之下使用
使用计算机运用三角函数对桥架制作计算方法


运用此方法便可灵活计算任何角度,坡长的爬高弯,水平弯的边长。且快;且准无需每次放样。



列题1;

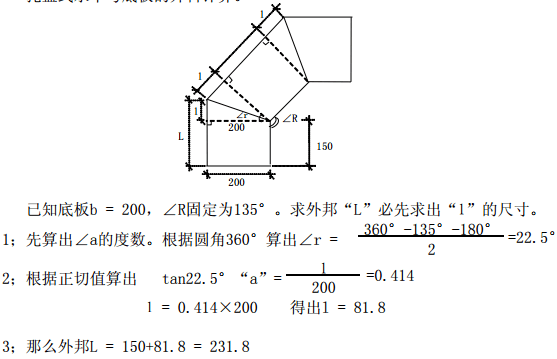

      托盘式水平弯底板的开料计算。
托盘式水平弯底板开料计算



例题2;


      异形爬高弯邦子的计算方法;

   异形爬高弯计算方法
    已知坡长b=350,坡高a=250,求外邦“L”必先求出“l”的尺寸。



1;根据勾股定律得出c边长430. (勾股定律;直角边a的平方+直角边b的平方=斜边c的平方)

2;根据正切值算角度的公式算出∠A=35.5°

3;根据平角和180°算出∠B=72.25°

4;已知帮高H = 100,根据正切值算出l=32
异形爬高弯计算公式

5;那么L = 150+32 = 182


  • 施工环境允许现场加工制作弯头的情况下可以采用以上桥架计算方法,如果你不懂得制作可以考虑向供应商采购成品的桥架弯头,毕竟厂家制作出来的成品弯头质量会稳固点,看下桥架厂家是怎么计算桥架弯头价格的:桥架弯头计算口诀


推荐你看:桥架弯头计算公式桥架弯头怎么做,桥架弯头制作方法
