桥架防火封堵做法(图文)

发布时间:2017-12-22 14:27:39   点击次:    来源:东莞市文兴钢管桥架有限公司
  电缆桥架穿楼板防火板封堵需准备的材料:

      1、耐火隔板

      2、防火堵料(防火泥)

      3、支架

      4、矿棉或者玻璃纤维

      5、耐火板或钢板

      6、防火涂料(三级防火)≧90min

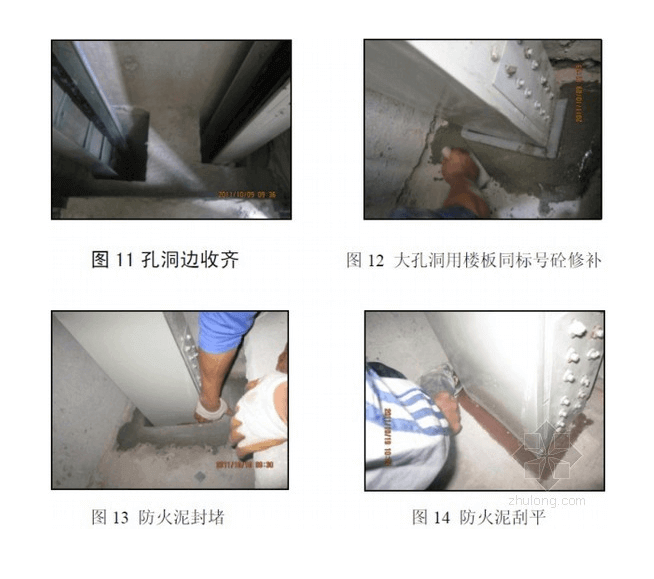

桥架防火封堵效果图
施工要求:

     1、桥架吊线安装、固定牢固,桥架前后左右预留出的空隙必须是10-15mm,其他采用与楼板同耐火强度的砼去补洞。



     2、在进行对孔洞进行测量尺寸时,按照孔洞的尺寸准备角钢和防火板,四周至少都得多出25mm才行。



     3、在楼板下方用膨胀螺栓固定防火板



     4、防火板并填上防火包及速固型无机防火堵料。



     5、在楼板与防火堵料上面在安装一块防火板,更为稳固。



     6、电缆与防火板缝隙内塞入防火泥进行密封



     7、桥架内下层防火板上填塞阻火包,与楼板齐,中间填塞上防火涂料(防火泥),上层防火板与电缆间的缝隙再进行用防火泥密封




防火板的准备:

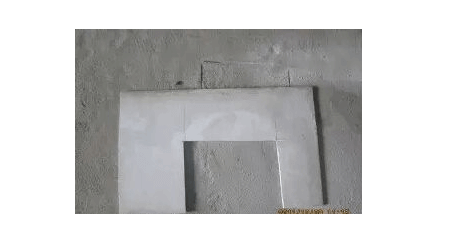

准备好防火板

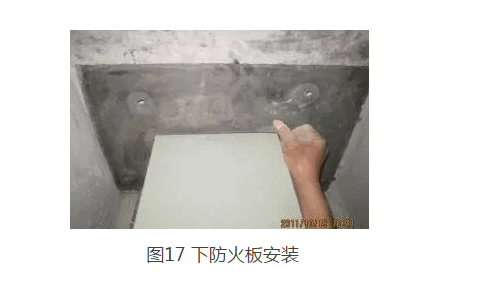

下防火板安装

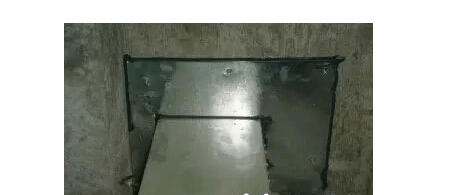

防火板安装后效果图


▼防火板加防火泥进行封堵效果图:

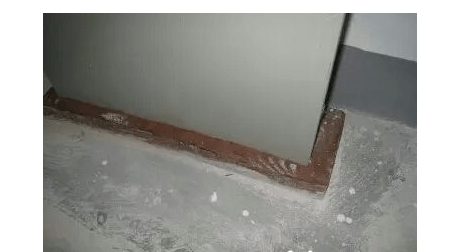

上方收口细部效果图

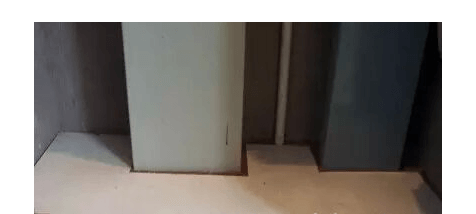

上方防火封堵效果图
