电缆桥架托臂结构和规格

发布时间:2018-07-23 17:22:21   点击次:    来源:东莞市文兴钢管桥架有限公司

按使用方法及安装方式来分:有与立柱配套使用的托臂,有直接沿墙壁安装的
托臂,有与两根吊杆吊装的横梁式托臂。与各式电缆桥架配合使用托臂来分:有与槽式电缆桥架配合使用的上面无孔的简装式托臂,其侧面有挡板使槽式桥架与各式电缆桥架配合使用托臂来分:有与槽式电缆桥架配合使用的上面无孔的简装式托臂,其侧面有挡板使槽式桥架。

①QJ-T-01A型托臂。 
 这种型号的托臂可与L-01A工字钢及L-01B丁字型立柱配套使用。它可自由升降,与工字钢配合时,以双边或单边多层敷设。常用规格见表4-1一2,具体结构见图4-l-17。
序号 型号 规格
1 T-04-150 150
2 T-04-200 200
3 T-04-300 300
4 T-04-400 400
5 T-04-500 500
6 T-04-600 600
7 T-04-700 700
8 T-04-800 800

电缆桥架托臂

②QJ-T-01B型托臂。 
 这种托臂一般用膨胀螺栓与墙壁等直接安装或钢件焊接,也可配上压板与L-01A工字钢立柱配套安装。具体规格见图4—1—18。
托臂


③QJ-T-02型托臂。 
 此种托臂主要同L一01E异型立柱配套安装,用Ml0 x 35连接螺栓固定。具体规格见图4-1-19。
桥架托臂

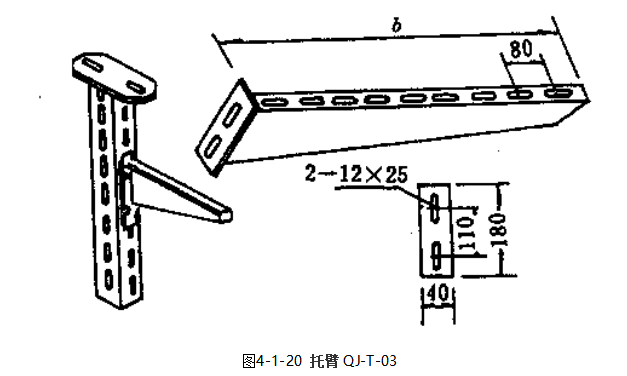

④QJ-T-03型托臂。这种托臂可与L-OID槽钢立柱配合使用。也可直接对墙壁安装。具体规格见图4-1-20。

⑤QJ-T-04型托臂
此种托臂适用于各种形式桥架在垂直引上、引下或过桥梁时固定用。具体规格见图4-1-21。

托臂规格

推荐你看:电缆桥架安装说明书电缆桥架安装步骤
