镀锌线槽和PVC塑料线槽品种介绍

发布时间:2017-10-11 18:13:27   点击次:    东莞雷正电缆桥架有限公司
        一,镀锌线槽规格品种布线系统中除了线缆外,槽管是一个重要的组成部分。可以说,镀锌线槽槽、PVC槽、金属管、PVC管是综合布线系统的基础性材料。

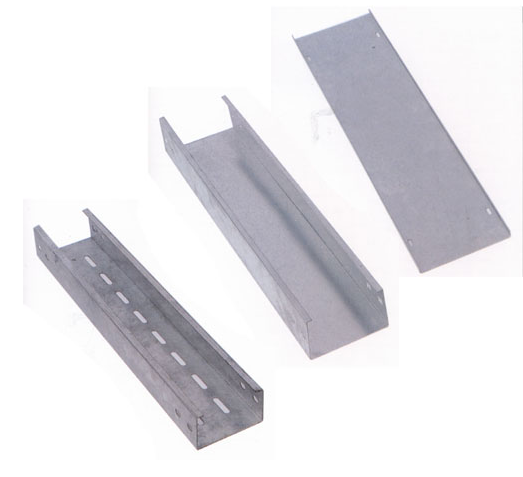

镀锌线槽
        二,在综合布线系统中使用的线槽主要有以下几件种:

              1.镀锌线槽和附件
              2.金属线管和附件
              3.PVC塑料线槽和附件
              4.PVC塑料线管和附件 ,现叙述如下。

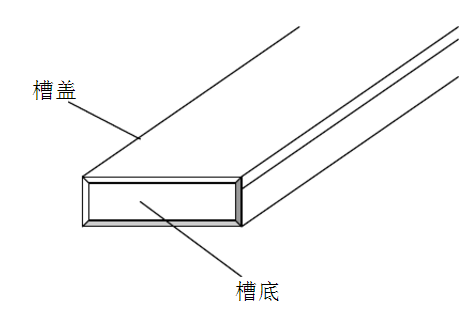

        三、金属线槽和塑料线槽  金属线槽由槽底槽盖组成,每根槽一般长度为2M,槽与槽连接时应使用相应尺寸的铁板和螺丝固定。槽的外形如图7-1所示。
镀锌线槽
图7-1槽的外形

1.在综合布线系统中一般使用的金属槽的规格有50㎜×100㎜,100㎜×100㎜,100㎜×200㎜等多种规格。


        四,塑料槽的外形与图7-1类似,但它品种规格更多,从型号上分有PVC-20系列、PVC-25系列、PVC-25F系列、PVC-30系列、PVC-50系列、PVC-40系列等等。

1.从规格上分有20㎜×12㎜,25㎜×12.5㎜,25㎜×25㎜,30㎜×15㎜,40㎜×20㎜等等。与PVC槽配套的附件有阳角、阴角、直转角、平三角、顶三角、左三角、右三角、连接头、终端头和接线盒(暗盒、明盒)等
